Schleuse Rahe

Das Bauwerk wurde 2005 bis 2007 komplett saniert


Der Ems-Jade-Kanal wurde in den Jahren 1880 bis 1886 erbaut. Zur Überwindung der Höhenunterschiede betreibt und unterhält die Betriebsstelle Aurich des NLWKN die Strecke von 72 Kilometern mit einer Vielzahl von Bauwerken wie Brücken und Schleusen.

Eine davon ist, in landschaftlich reizvoller Lage, die Schleuse "Kukelorum" in Aurich/Rahe. Der Kreuzungspunkt von Radwanderweg, Ems-Jade-Kanal und Ausflugsstätte in Verbindung mit dem typischen Ensemble aus Schleuse, Brücke und historischen Gebäuden machen diesen Bereich zu einem wichtigen lokalen Erholungsschwerpunkt mit überregionaler Bedeutung.

Von August 2005 bis Mail 2007 wurde die über 120 Jahre alte Schleuse sowie die alte Drehbrücke komplett saniert; beide Anlagen hatten erhebliche Mängel und waren ihren ureigensten Ansprüchen an Verkehr und Schifffahrt nicht mehr gewachsen.

Vor dem Neubau kam der Abbruch: Im Schutze einer seitlich von Kanal und Schleuse eingebrachten bis zu 21 m tiefen Spundwand wurde die abgängige Schleuse dem Neubaufortschritt folgend abschnittsweise zurückgebaut. Dies geschah unter laufendem Schiffsverkehr.

Die aus neun Segmenten bestehende neue Schleuse wurde seitlich des Kanals in einer eigens für dieses Bauvorhaben hergestellten Feldfabrik gefertigt. Kammerseitig wurden die Betonwände mit speziell ausgewählten Klinkern im Kreuzverband verblendet. Die fertigen Segmente mit einem Einzelgewicht von bis zu 400 to sind dann um 25 Meter horizontal verschoben und in den Kanal abgesenkt worden. Die oberen Wandabdeckungen sind als Betonholm mit eingefassten Granitsteinen sowie einem Hochkantpflasterstreifen aus Bockhorner Klinkern konstruiert.

Während der Bauzeit war der Schleusenbetrieb kaum beeinträchtigt. Phasenweise bestand die Schleuse gar aus Resten des alten Unterhauptes und einem neuen Oberhaupt, war aber auch in diesem Zustand funktionsfähig. Lediglich für die neun Absenkvorgänge und für spezielle Spundwandarbeiten im Kanalquerschnitt waren Sperrpausen von je zwei bis drei Tagen notwendig.

Die jetzt 55 m lange Schleuse verfügt über zwei Kammern mit insgesamt drei Stemmtorpaaren. Diese Anordnung erlaubt ein an verschiedene Schiffsgrößen angepasstes, wirtschaftliches Schleusen. Die neue Klappbrücke in Drehbrückenoptik vervollständigt das Gesamtensemble aus Schleuse, Brücke und historischen Gebäuden.

Das Land Niedersachsen und die Europäische Union haben den rund fünf Millionen Euro teuren Umbau zum größten Teil finanziert.

Hier sehen Sie einige Bilder von der Sanierung der Schleuse Rahe:

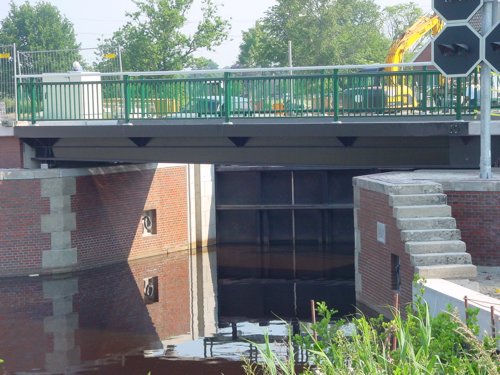

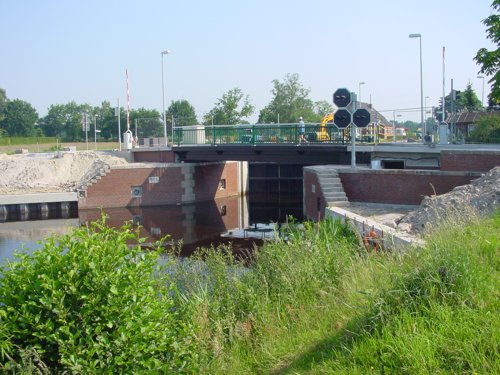

Neue Brücke
Neue Brücke
Neue Schleusenkammer
Neue Schleusenkammer

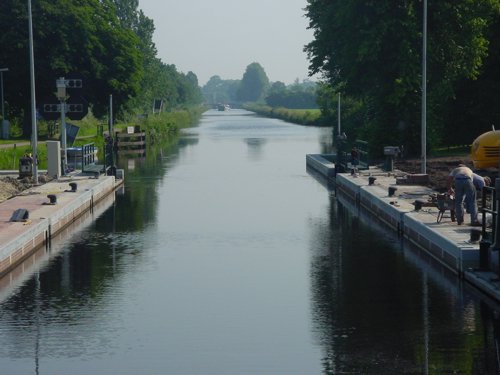

Neue Schleusenkammer mit Blick in Richtung Aurich
Neue Schleusenkammer mit Blick in Richtung Aurich

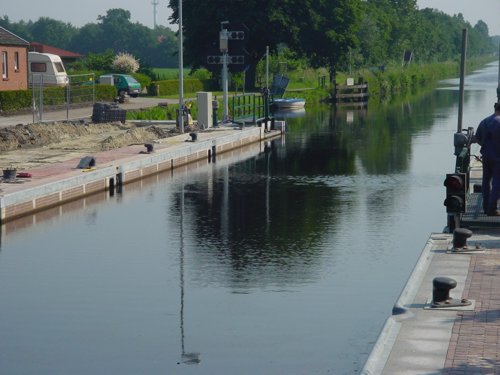

Neue verlängerte Schleusenkammer
Neue verlängerte Schleusenkammer

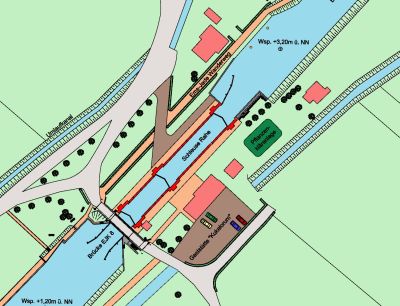

Lageplan der Schleuse Rahe.   Bildrechte: NLWKN
Lageplan der Schleuse Rahe.

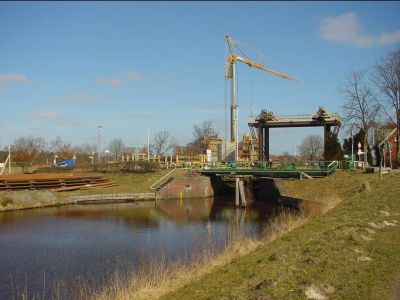

Abbruch der Drehbrücke
Abbruch der Drehbrücke

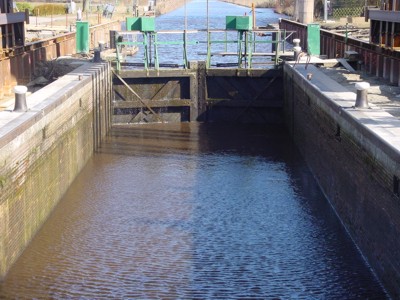

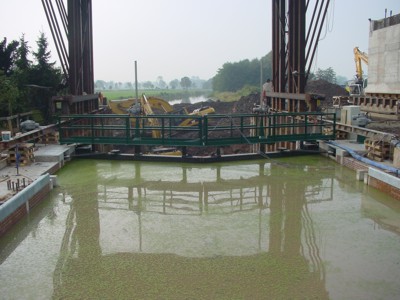

Altes Oberhaupt
Altes Oberhaupt der Schleuse Rahe

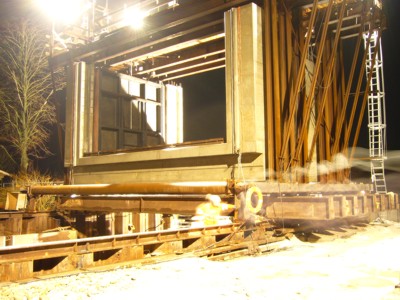

Block 8
Block 8 wird versenkt.
Unterhaupt der Schleuse Rahe
An der Schleuse Rahe wurde auch in Nachtschicht gearbeitet.

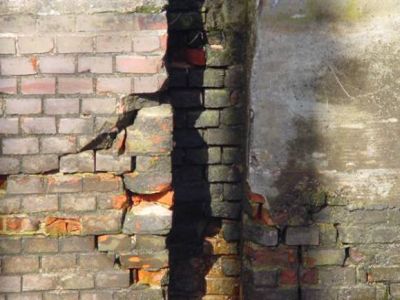

Blick auf mangelhaftes Mauerwerk der Schleuse   Bildrechte: NLWKN -Bst. Aurich-
Blick auf mangelhaftes Mauerwerk der Schleuse
Blick auf die Baustelle "Schleuse Rahe"   Bildrechte: NLWKN -Bst. Aurich-
Blick auf die Baustelle "Schleuse Rahe"
Blick auf die Baustelle "Schleuse Rahe"   Bildrechte: NLWKN -Bst. Aurich-
Blick auf die Baustelle "Schleuse Rahe"
Neue Brücke
Neue Brücke

Faltbaltt

Faltblatt zum Neubau der Schleuse Rahe als PDF Datei.

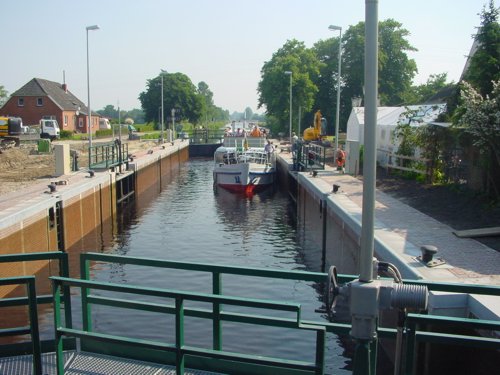

Frachtschiff in der Schleuse Rahe Bildrechte: NLWKN

Frachtschiff in der Schleuse Rahe
